INO FIELD + KIT ALERT’O

Introduction fonctionnelle

L'INO Field est utilisé ici comme contrôleur terrain LoRaWAN pour une fonction d'alarme locale. Il doit être alimenté en 24 Vdc, intègre une batterie 12 Vdc, supervise plusieurs entrées binaires, pilote une sortie tout-ou-rien pour la sirène, surveille l'état de ses alimentations et transmet les événements au réseau.

Le Kit Alert'O ajoute la fonction d'alerte locale autour de l'INO Field : un capteur de présence PIR, un capteur d'ouverture de porte, une horloge d'armement du système et une sirène commandée par la sortie de l'INO.

La configuration ci-dessous permet de déclencher une alarme lorsque le système est armé et qu'un capteur détecte une intrusion ou une ouverture de porte. Au déclenchement, un message d'alerte Multi-Binary Input est envoyé, puis un report Multi-Binary Input est émis toutes les minutes pendant l'alarme. L'alarme locale dure 30 minutes, puis le système revient à sa configuration normale. En parallèle, l'INO remonte la tension interne de batterie toutes les 24 h et surveille la présence de l'alimentation 24 Vdc avec une émission d'état toutes les 60 minutes.

Les trois entrées d'alarme sont agrégées par le cluster Multi-Binary Inputs :

b0 = PIR
b1 = porte
b2 = système armé par l'horloge

Le Multi-Binary Input publie ces états sous forme d'un bitmap 16 bits. Les exemples suivants donnent les valeurs les plus utiles pour vérifier le câblage et le fonctionnement de l'installation.

Exemples de trames de report Multi-Binary Input, hors en-têtes LoRaWAN :

11 0A 80 05 00 00 19 00 04
=> report standard : système armé seul

11 8A 80 05 00 00 19 00 05
=> report alarme : système armé et PIR actif

11 8A 80 05 00 00 19 00 06
=> report alarme : système armé et porte active

11 8A 80 05 00 00 19 00 07
=> report alarme : système armé, PIR actif et porte active

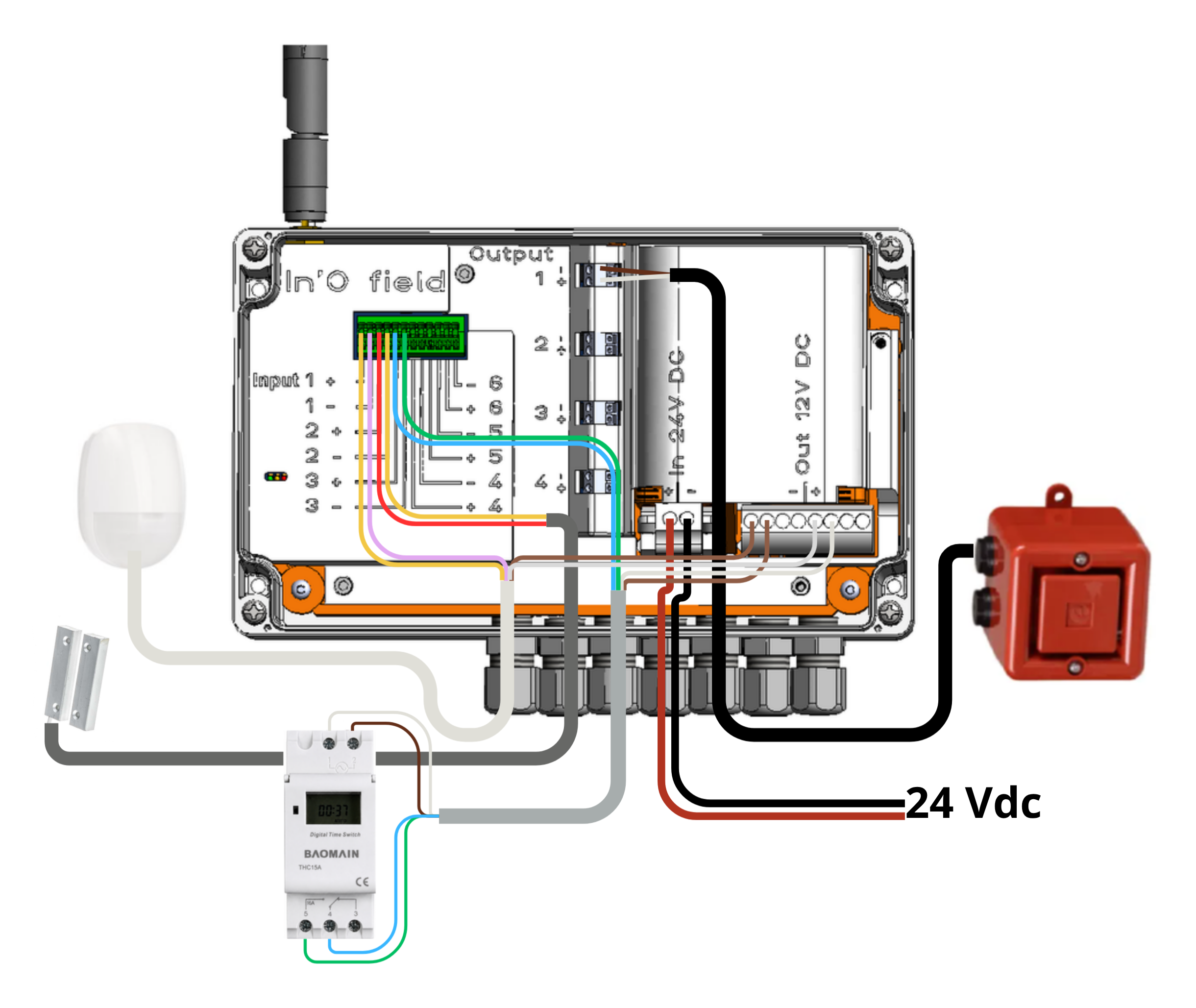

Connectique INO Field

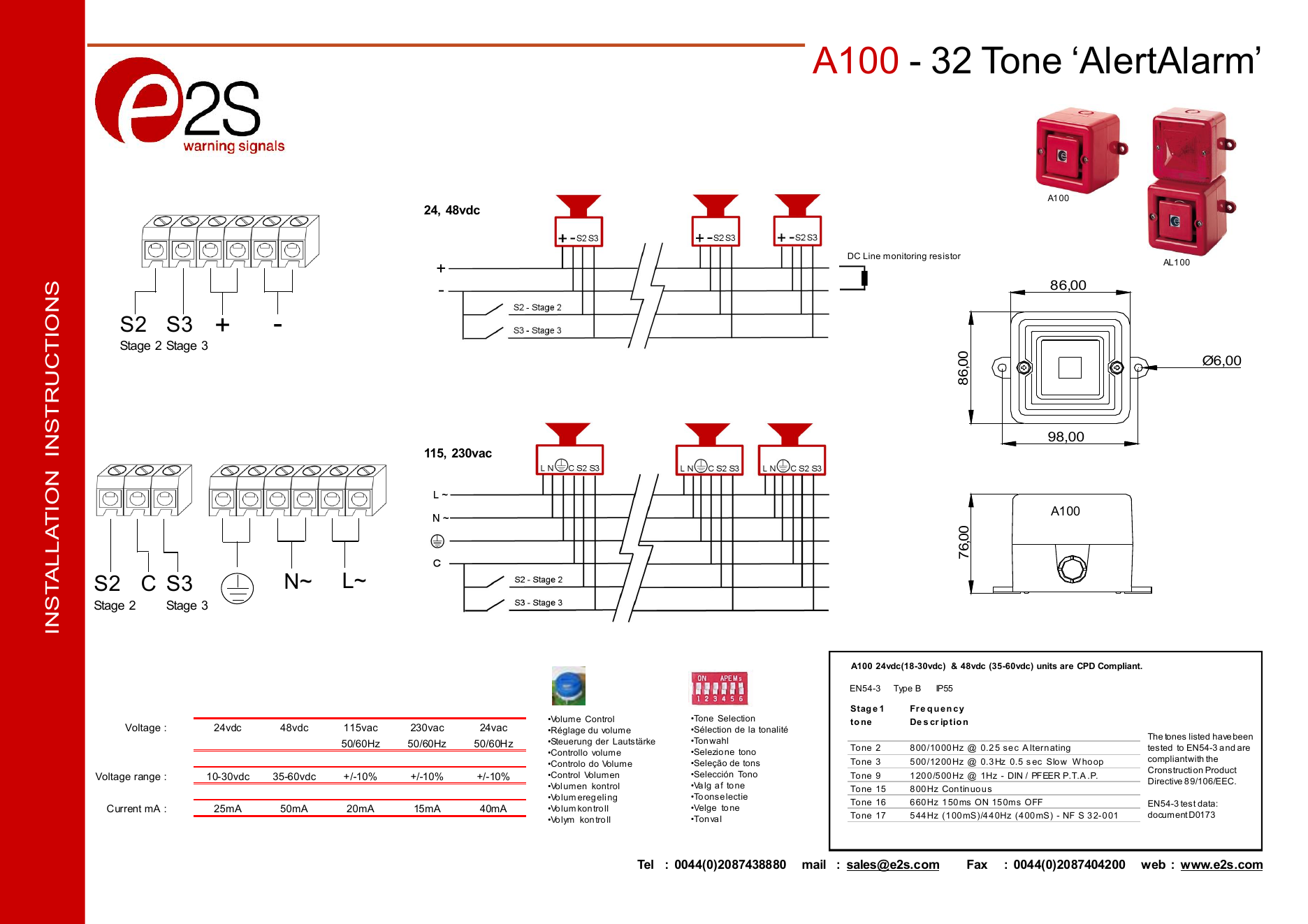

Sirène A100 : branchement, tonalité et volume

La sirène du Kit Alert'O est une sirène A100 32 tonalités. Dans cette application, elle est commandée par la sortie ON/OFF ep0 de l'INO Field : lorsque la sortie passe à 1, la sirène est alimentée ou autorisée à fonctionner ; lorsque la sortie repasse à 0, la sirène est arrêtée.

Branchement en commande simple

Pour une utilisation simple avec une seule tonalité, raccorder la sirène en utilisant les bornes d'alimentation continue :

Dans le montage standard du Kit Alert'O, la sortie ON/OFF ep0 de l'INO doit donc commander l'application de la tension sur la sirène. La commande sirène ON écrit 1 sur la sortie, et la commande sirène OFF écrit 0.

Choix de la tonalité

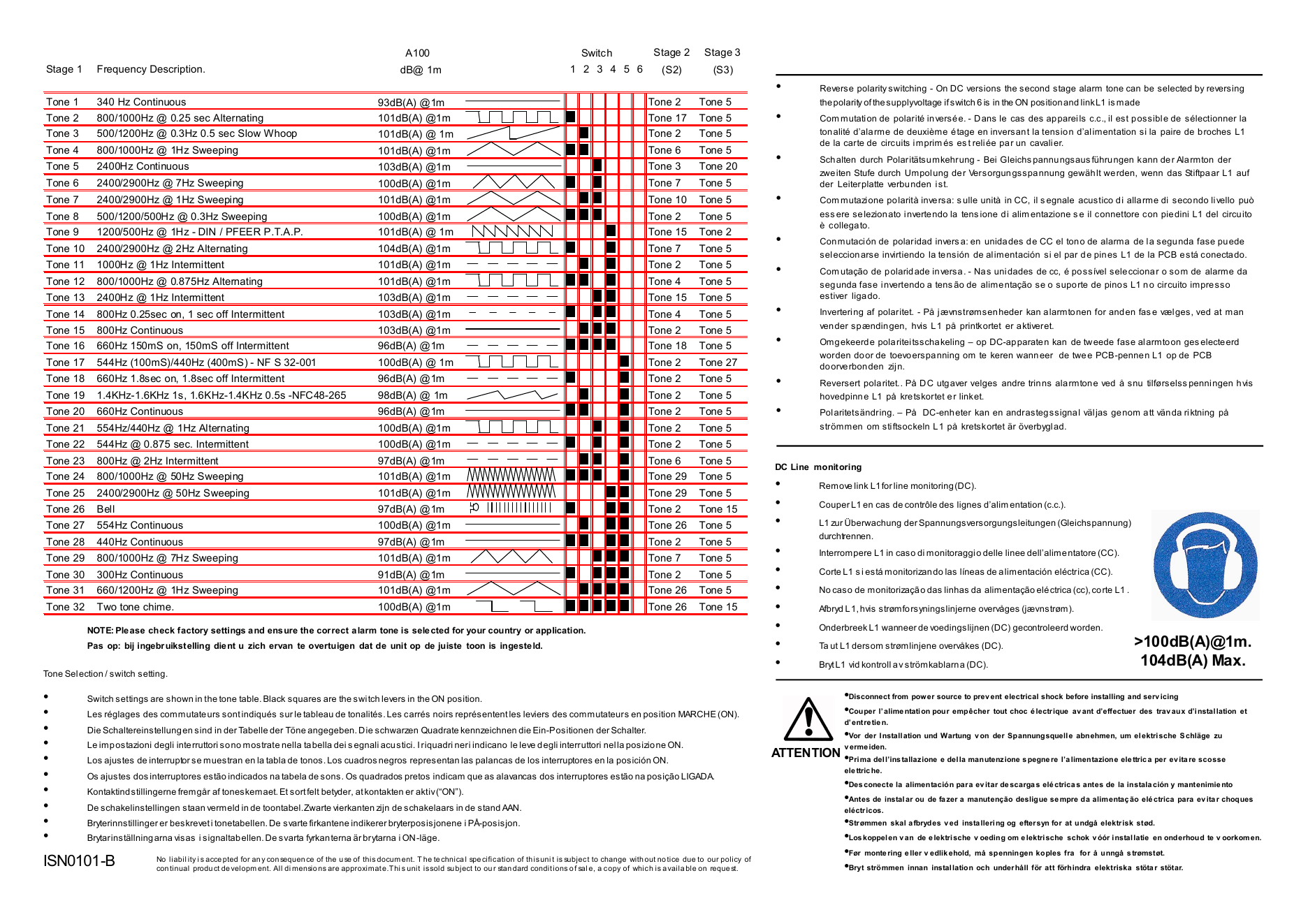

La tonalité se règle avec le bloc de micro-interrupteurs 1 à 6 présent dans la sirène. Le tableau fabricant liste les 32 tonalités disponibles ; les carrés noirs indiquent les interrupteurs à placer en position ON.

Après choix de la tonalité, placer les micro-interrupteurs selon la ligne correspondante du tableau fabricant, puis faire un test court avec la commande Test sirène ON et arrêter avec Test sirène OFF.

Réglage du volume

Le volume se règle avec le potentiomètre interne bleu identifié Volume Control. Tourner progressivement le potentiomètre, puis déclencher un test court pour valider le niveau sonore réel sur site.

La sirène A100 peut dépasser 100 dB(A) à 1 m, avec un maximum indiqué à 104 dB(A).

Porter une protection auditive pendant les essais à proximité immédiate de la sirène.

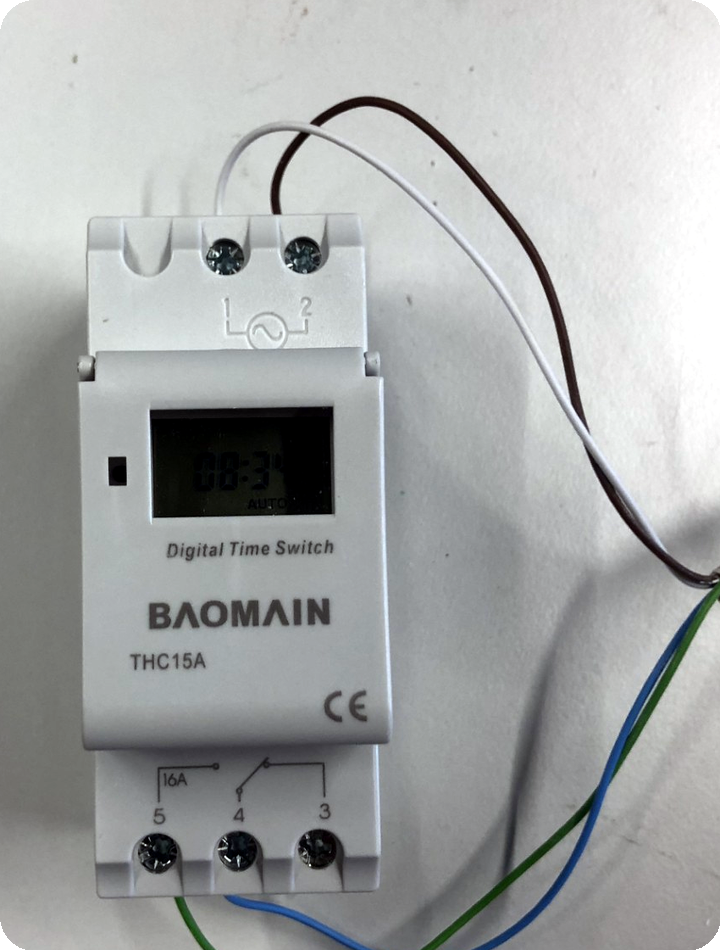

Horloge programmable : plages de désactivation

L'horloge programmable définit les périodes pendant lesquelles le système est désarmé. Son contact de sortie est raccordé sur l'entrée binaire 3 de l'INO Field et pilote le bit b2 du Multi-Binary Input.

Contact horloge ouvert / sortie OFF => b2 = 1 => système armé
Contact horloge fermé / sortie ON   => entrée à 0V => b2 = 0 => système désarmé

La configuration d'alarme ne déclenche la sirène que si b2=1 et si le PIR ou le contact de porte est en alarme. L'horloge doit donc programmer les plages de désactivation, c'est-à-dire les périodes où son contact est fermé.

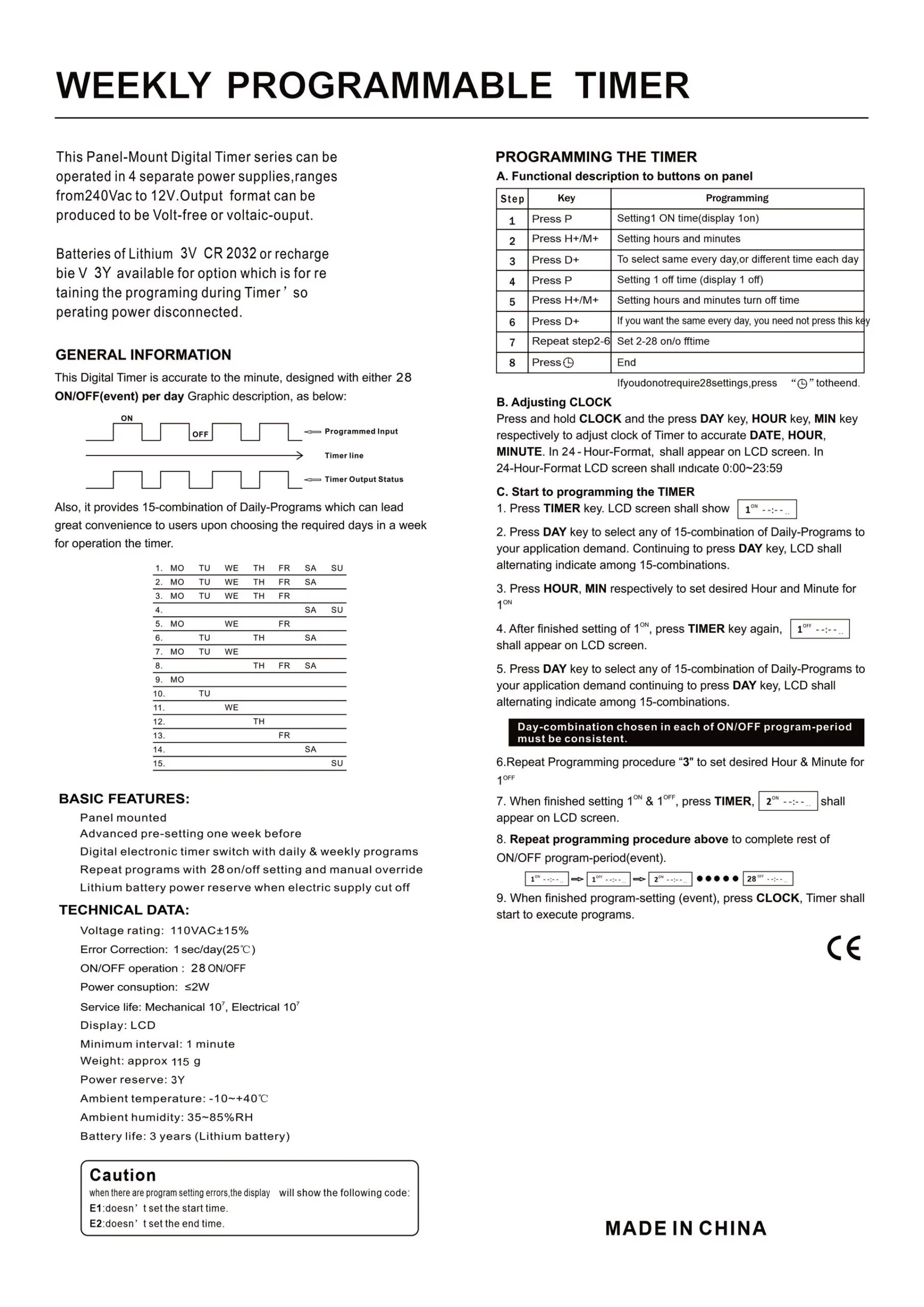

Principe de programmation

L'horloge fonctionne avec des couples de programmes ON et OFF. Dans cette installation, ON ferme le contact et désarme le système ; OFF ouvre le contact et réarme le système.

La notice de l'horloge indique une capacité de 28 événements ON/OFF. Les périodes peuvent être programmées pour tous les jours ou pour une combinaison de jours de la semaine. L'intervalle minimum de programmation est de 1 minute.

Réglage de l'heure

1. Maintenir la touche CLOCK.
2. Régler le jour avec DAY.
3. Régler l'heure avec HOUR.
4. Régler les minutes avec MIN.
5. Relâcher CLOCK une fois l'heure courante réglée.

Définir une plage de désactivation

1. Appuyer sur TIMER pour afficher le premier programme 1 ON.
2. Choisir les jours d'application avec DAY. La même combinaison de jours devra être utilisée pour le 1 OFF associé.
3. Régler l'heure de début de désactivation avec HOUR et MIN. À cette heure, le contact se ferme et b2=0.
4. Appuyer à nouveau sur TIMER pour afficher 1 OFF.
5. Choisir la même combinaison de jours avec DAY.
6. Régler l'heure de fin de désactivation avec HOUR et MIN. À cette heure, le contact s'ouvre et b2=1.
7. Répéter les étapes pour 2 ON/2 OFF, 3 ON/3 OFF, etc. si plusieurs plages de désactivation sont nécessaires.
8. Appuyer sur CLOCK pour quitter la programmation et revenir à l'affichage normal.

Exemple : alarme armée toutes les nuits

Objectif : alarme armée tous les jours de 22:00 à 06:00. Comme l'horloge programme les périodes de désactivation, il faut programmer la plage inverse : désactivation de 06:00 à 22:00.

Dans cet exemple, une détection PIR ou porte entre 22:00 et 06:00 déclenche l'alarme. La même détection entre 06:00 et 22:00 ne déclenche pas la sirène, car b2=0.

Points de contrôle après programmation

• Vérifier que l'heure courante de l'horloge est correcte.
• Forcer temporairement une plage de désactivation : le contact doit être fermé et le bit b2 doit passer à 0.
• Forcer temporairement une plage d'armement : le contact doit être ouvert et le bit b2 doit repasser à 1.
• Débrancher temporairement le fil de commande de l'horloge, si le test est autorisé : l'entrée doit remonter à b2=1, donc système armé.

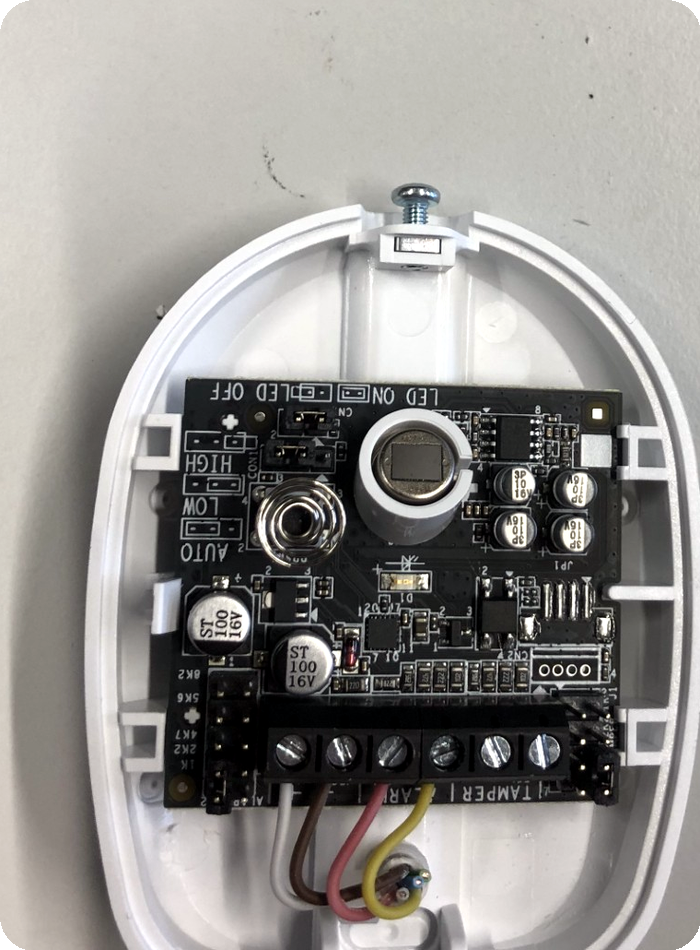

Capteur PIR : montage, installation et lentille

Le capteur PIR est l'organe de détection de mouvement raccordé sur l'entrée binaire 1 de l'INO Field. Pour que la configuration d'alarme fonctionne correctement, le contact de sortie du PIR doit produire un état logique 1 sur b0 lorsqu'une présence est détectée.

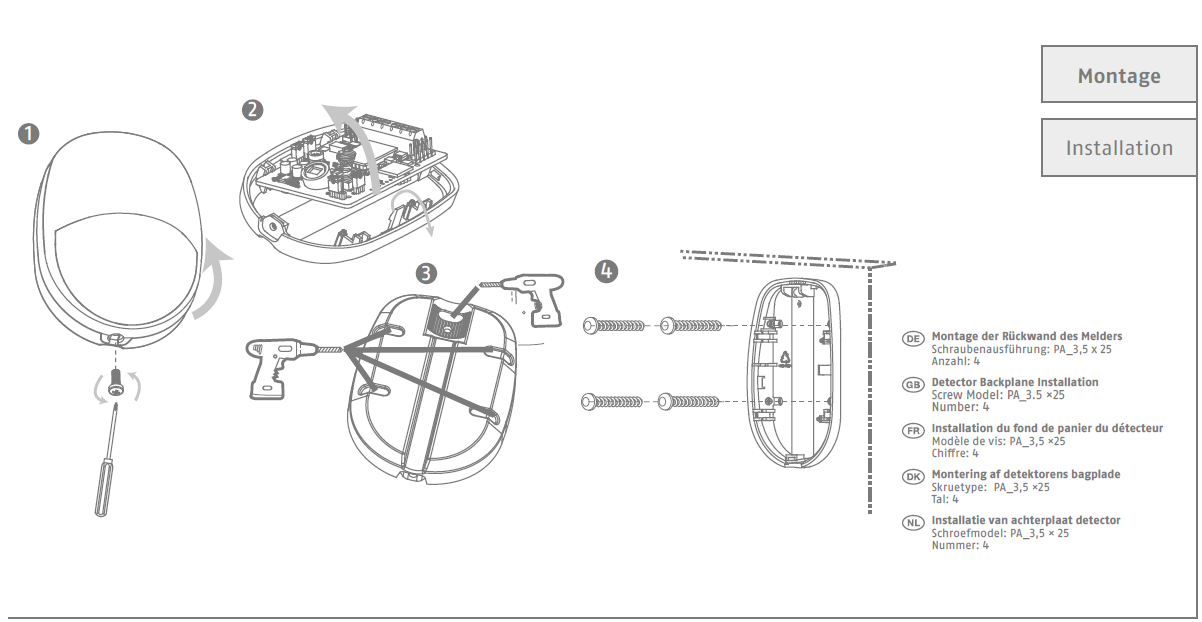

Montage mécanique

Le fond du boîtier du détecteur doit être fixé sur un support stable, à l'aide de quatre vis PA_3,5 x 25. Le capot se déverrouille par la vis de fermeture en façade basse, puis la carte électronique peut être retirée temporairement pour accéder aux points de perçage.

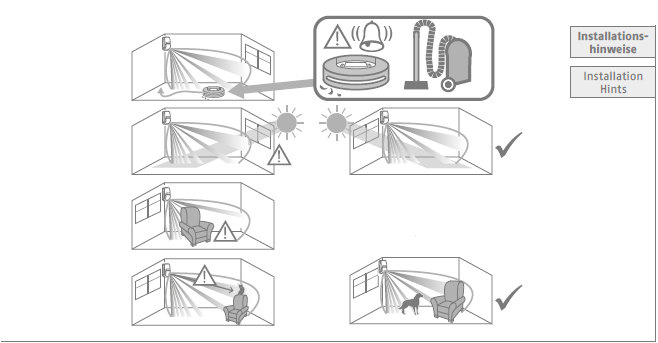

Positionnement sur site

Le PIR doit être installé en hauteur, sur un mur rigide, avec une vue dégagée sur la zone à protéger. La hauteur de montage recommandée est comprise entre 1,8 m et 2,4 m.

Pour limiter les fausses détections, éviter les emplacements suivants :

• face à une fenêtre exposée au soleil ou à des variations lumineuses importantes ;
• face à une source de chaleur, un radiateur, une ventilation, une climatisation ou un courant d'air chaud/froid ;
• au-dessus ou à proximité immédiate d'un canapé, d'un fauteuil ou d'un objet mobile dans le champ proche ;
• dans une zone où des animaux peuvent traverser le champ supérieur de détection.

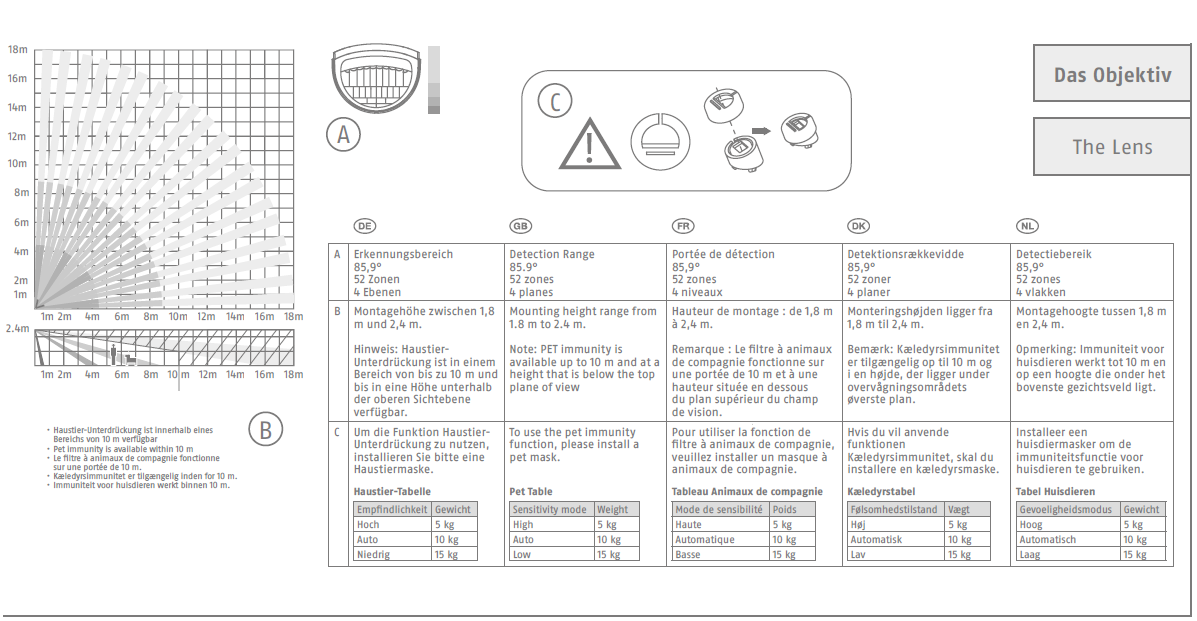

Lentille et zone de détection

La lentille du PIR offre une portée maximale d'environ 18 m, avec un angle de détection d'environ 85,9°. Le champ est composé de 52 zones réparties sur 4 plans. La détection est plus efficace lorsqu'une personne coupe transversalement plusieurs faisceaux plutôt que lorsqu'elle se déplace exactement dans l'axe du capteur.

La fonction d'immunité animaux est disponible jusqu'à environ 10 m, à condition que la hauteur de montage reste dans la plage recommandée et que l'animal se trouve sous le plan supérieur de surveillance.

Principe de fonctionnement

L'alarme se déclenche si le système est armé et si l'un des deux capteurs de sécurité passe en état actif :

Alarme = système armé ET (PIR actif OU porte active)

Cette logique est réalisée avec deux slots de pattern sur le Multi-Binary Input :

Le champ Gap est le masque des bits vérifiés. Les bits à 0 dans Gap sont ignorés. Le champ Val donne la valeur attendue pour les bits masqués.

Chaque slot utilise des occurrences étendues :

80 00 01 00 01
=> OccHigh = 1
=> OccLow  = 1

Cela signifie que le slot déclenche dès que le motif est vrai, puis doit voir le motif redevenir faux avant de pouvoir redéclencher.

Configuration générale

La configuration générale est la suivante :

11 50 00 50 02 03
11 05 00 50 FF 00 41 05 11 50 00 06 01
11 05 00 50 FF 01 41 05 11 50 00 06 00
11 05 00 50 FF 02 41 0C 11 06 80 05 84 00 00 19 00 3C 00 3C
11 05 00 50 FF 03 41 06 11 50 00 50 F1 00
11 05 00 50 FF 04 41 0E 11 06 80 05 98 00 00 19 00 00 82 D0 01 02
11 06 80 05 88 00 00 19 00 00 FF FF D9 00 05 00 05 80 00 01 00 01 0E FF 00 04 00 00 04 02 01 80 1E 00 01 00 03
11 06 80 05 88 00 00 19 00 00 FF FF DA 00 06 00 06 80 00 01 00 01 0E FF 00 04 00 00 04 02 01 80 1E 00 01 00 03
11 06 00 50 00 00 06 41 80 0A 85 A0 07 00 05 01 F4 00 C8 00
B1 06 00 0F 00 00 55 10 00 05 80 3C 01

Description détaillée des trames

Suppression de la configuration standard et batch

11 50 00 50 02 03

Cette trame supprime les configurations de reporting standard et batch existantes afin de repartir sur une base maîtrisée.

Action 0 : sirène ON

11 05 00 50 FF 00 41 05 11 50 00 06 01

Cette action stockée écrit la valeur 1 sur la sortie ON/OFF ep0. Elle allume la sirène.

Action 1 : sirène OFF

11 05 00 50 FF 01 41 05 11 50 00 06 00

Cette action stockée écrit la valeur 0 sur la sortie ON/OFF ep0. Elle éteint la sirène.

Action 2 : reporting rapide pendant alarme

11 05 00 50 FF 02 41 0C 11 06 80 05 84 00 00 19 00 3C 00 3C

Cette action reconfigure le reporting du Multi-Binary Input avec un intervalle minimum et maximum de 60 secondes.

Le champ 84 indique un nouveau report sécurisé/confirmé. Ce mode est utilisé pendant l'alarme pour remonter régulièrement l'état du bitmap.

Action 3 : restauration de la configuration normale

11 05 00 50 FF 03 41 06 11 50 00 50 F1 00

Cette action rejoue la configuration ROM index 0 avec la commande F1 00. Elle remet le système dans son état nominal après la période d'alarme. Cette restauration ne provoque pas de redémarrage de l'équipement.

Action 4 : inhibition des déclenchements d'alarme

11 05 00 50 FF 04 41 0E 11 06 80 05 98 00 00 19 00 00 82 D0 01 02

Cette action supprime les slots 1 et 2 du Multi-Binary Input. Elle est exécutée au début de l'alarme afin d'empêcher les capteurs de redéclencher pendant les 30 minutes d'alarme.

Configuration de report liée au slot 1 : système armé et PIR actif

11 06 80 05 88 00 00 19 00 00 FF FF D9 00 05 00 05 80 00 01 00 01 0E FF 00 04 00 00 04 02 01 80 1E 00 01 00 03

Ce slot déclenche lorsque b2=1 et b0=1, c'est-à-dire lorsque le système est armé et que le PIR détecte une présence.

Le maximum de reporting vaut FF FF, donc il n'y a pas d'émission périodique liée à ce slot. Le report est événementiel.

Configuration de report liée au slot 2 : système armé et porte active

11 06 80 05 88 00 00 19 00 00 FF FF DA 00 06 00 06 80 00 01 00 01 0E FF 00 04 00 00 04 02 01 80 1E 00 01 00 03

Ce slot déclenche lorsque b2=1 et b1=1, c'est-à-dire lorsque le système est armé et que le contact de porte est en état d'alarme.

Liste d'actions exécutée par les slots 1 et 2

FF 00 04 00 00 04 02 01 80 1E 00 01 00 03

Configuration de report liée à la surveillance des alimentations

11 06 00 50 00 00 06 41 80 0A 85 A0 07 00 05 01 F4 00 C8 00

Cette trame configure la surveillance des tensions d'alimentation de l'INO Field.

Surveillance présence alimentation externe

B1 06 00 0F 00 00 55 10 00 05 80 3C 01

Cette trame configure le report de présence de l'alimentation externe 24 Vdc via l'entrée binaire de l'endpoint 5. Dans la trame de configuration, cet endpoint est encodé 0xB1.

Le report est configuré avec un minimum de 5 secondes, un maximum de 60 minutes et un déclenchement sur changement d'état.

Exemples de trames de report de surveillance de présence 24 Vdc :

Commandes distantes utiles

Ces commandes peuvent être utilisées pour arrêter ou réarmer le système à distance.

Arrêt sirène et inhibition pendant 30 minutes

11 50 00 50 F0 0A FF 00 01 00 04 01 80 1E 00 03

Cette commande exécute une liste d'actions directement à distance :

Test sirène ON

11 50 00 50 F0 02 00 00

Test sirène OFF

11 50 00 50 F0 02 00 01

Arrêt sirène OFF puis réarmement

11 50 00 50 F0 05 FF 00 01 00 03
